Il sistema di amplificazione e diffusione sonora
Al centro della Val Pusteria, Brunico, si staglia la nuova Arena Bruneck, progettata per ospitare gli allenamenti e le competizioni di molti sport invernali, pattinaggio pubblico, sport scolastico, e anche eventi ed incontri culturali.
Il progetto dello studio CeZ si fonde nell’ambiente circostante con una superficie complessiva di oltre 35mila metri quadrati, di cui 10 mila coperti, ed ospita i più svariati sport invernali, dall’hockey al pattinaggio sul ghiaccio, pattinaggio artistico, birilli su ghiaccio fino al curling e al broomball. Una struttura estremamente flessibile che ha richiesto la progettazione di un sistema audio adatto alle grandi dimensioni e in grado di adattarsi a diversi utilizzi, dal pre-show all’annuncio al pubblico. Il progetto AV è stato realizzato da Leitner Electro con tecnologie Biamp, Shure, Powersoft e il supporto Prase.
“Il progetto audio di Arena Bruneck ha richiesto un’attenta selezione dell’impianto di diffusione sonora.” ha commentato Daniel Niederkofler, progettista per Leitner Electro “L’ampia gamma di possibili utilizzi richiede la potenza che emoziona durante uno show musicale, come quello che anticipa le partite di hockey, e l’intelligibilità funzionale e indispensabile in un’arena che ospita un pubblico così numeroso.”

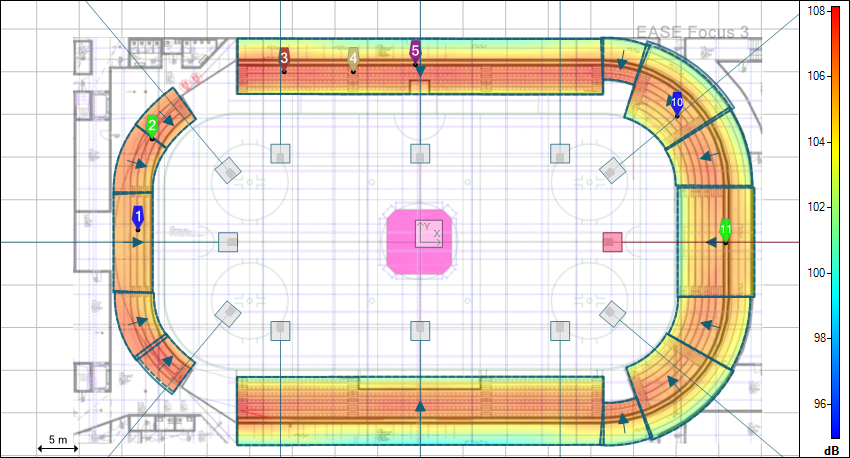

In fase di progettazione sono state svolte molte analisi elettroacustiche per comprendere le reali esigenze tecniche della struttura e i livelli di riverbero, inevitabili nonostante il trattamento acustico a causa dell’ampia superficie ghiacciata. La commissione ha giudicato le possibili soluzioni di sound reinforcement basando la proprio scelta strettamente sulle simulazioni audio e gli studi fatti, in modo da garantire la copertura più efficace e performante.
Per il progetto è stata scelta una combinazione di diffusori Biamp Community: il line array IV6 e le trombe R1. Nelle molte analisi fatte, entrambe si sono distinte per la migliore resa sonora, e anche per un design lineare e discreto, oltre per le caratteristiche costruttive indistruttibili. In un palaghiaccio in cui la temperatura media durante l’anno è di – 4°, le qualità di diffusione sonora non sono infatti l’unico elemento da ponderare. Le linee di diffusori Biamp Community sono progettate per resistere nel tempo agli ambienti più inospitali, senza nessuna alterazione della qualità audio. Non temono le basse temperature e l’utilizzo continuo, e non risentono nemmeno degli alti livelli di umidità e dell’elevata escursione termica
“I cluster audio sono stati posizionati rispettando i vincoli architettonici e la necessità di non intralciare la vista del totem dalle tribune” Ha aggiunto Luigi Schiavone, PM del progetto per Prase Media Technologies. “Dodici cluster IV6 Community con Sub da 18” in testa sono sospesi in corrispondenza del perimetro del campo a copertura delle tribune, con un’attenta posizione dello speaker più basso dell’array per mitigare la riflessione sulla parete in plexiglass che circonda il campo. Abbiamo finalizzato la taratura sfruttando la flessibilità del software Armonia Plus, gestendo l’intero sistema audio mediante i DSP a bordo degli amplificatori Biamp ALC. I preset FIR hanno garantito un ottimo punto di partenza nelle attività di calibrazione dell’impianto audio, in un ambiente acusticamente non facilissimo.”
Mediante l’interfaccia grafica, il sistema è gestito in maniera intuitiva ed il monitoraggio degli amplificatori può essere effettuato in maniera puntuale
© Jürgen Eheim_Progress AG
Celate in corrispondenza della base del totem LED, le trombe di color nero Biamp Community R1 garantiscono la copertura audio per i giocatori in campo. Il modello consente una dispersione sonora funzionale e affidabile, senza essere nemmeno notato.
“Abbiamo scelto di affidarci a Biamp per la soluzione audio completa” ha continuato Niederkofler “Poter lavorare con processori, amplificatori e speaker dello stesso produttore assicura una perfetta compatibilità e il miglior risultato tecnico possibile, senza intoppi, facilitando tutte le fasi del progetto e accelerando i tempi di messa in opera.” Il fattore tempo, difatti, non è stato banale nella finalizzazione dell’impianto audio. L’appendimento del sistema audio a soffitto deve essere completato prima della posa del ghiaccio, fattore che ha ristretto la finestra temporale utile.
© Jürgen Eheim_Progress AG© Jürgen Eheim_Progress AG
“Anche in questo aspetto, affidarsi ad un solo produttore [Biamp] ha accorciato i tempi, ottenendo sia delle personalizzazioni che un’unica spedizione aerea dedicata” ha aggiunto Riccardo Uliana, Sales Account Manager Prase.
A completare la dotazione audio in campo, un sistema di radiomicrofoni Shure ULX-D, utile per presentare le squadre, gli atleti in gara o per dare la parola ai giudici. Il sistema garantisce una solida trasmissione wireless che non lascia spazio a perdite di segnale anche in un ambiente RF saturo come un centro sportivo delle dimensioni di Arena Bruneck.
“Tutte le parti sono estremamente soddisfatte della riuscita della soluzione di amplificazione sonora. Le tecnologie scelte garantiscono semplicemente che atleti e pubblico possano vivere a pieno le emozioni dello sport. Anche come System Integrator, è davvero gratificante aver realizzato un progetto così importante, e che soprattutto ha posto come priorità assoluta la qualità e l’esperienza – anche sonora dei fruitori del centro sportivo.”Ha concluso Daniel Niederkofler.
Le principali tecnologie implementate
- Line Array Biamp Community IV6
- Biamp Tesira Forté DAN AI
- Amplificatore Biamp ALC
- Furman CN3600SE
- Sistema Wireless Shure ULX-D, capsula SM58, antenna UA8
- Microfoni a collo d’oca Shure CVG18DRSBC e MX418DN
- Interfaccia audio Dante Shure ANI4INBLOCK
